miércoles, 23 de marzo de 2016

Sistema Internacional de Unidades "SI"

Quisiera compartir una información referente al Sistema Internacional de Unidades.

Este brochure explica cosas como por ejemplo:

Es correcto escribir: 1mts, 1 mts, 1m o 1 m. Según el SI la manera correcta es: 1 m ya que el símbolo del metro es "m" no "mts".

Otro ejemplo, como escribir: 20°C, 20° C o 20 °C. Según el SI la manera correcta es: 20 °C

Por cierto, coloqué la letra "o" sin tilde, y quizás alguien dirá que debí haberle colocado la tilde, pero, la RAE dice lo siguiente:

http://www.rae.es/consultas/la-conjuncion-o-siempre-sin-tilde-incluso-entre-cifras

Desde hace años me había habituado a colocar la tilde sobre la letra o cuando se usaba entre cifras, pero, ya desde hace mucho tiempo cada vez que lo veo, lo corrijo.

Entre otras cosas que se explican en el brochure es, por ejemplo, porqué un metro mide lo que mide? porqué el segundo tiene esa duración de tiempo?

Aquí el link donde pueden descargarlo:

https://app.box.com/s/jwnzyi996f0rtjdhd6dzlhzevzgi87yd

En fin, me pareció muy interesante y útil.

Saludos,

BG

jueves, 6 de enero de 2011

Detalles típicos de ENELVEN

Para un Ingeniero de Proyectos es vital contar con normas, códigos, guías, prácticas recomendadas, libros, handbook, tanto Nacionales como Internacionales.

Por otra parte, cada empresa de energía eléctrica suele tener sus propias normas de construcción, y a veces es muy dificil conseguir esas normas y detalles de instalación. ¿A quién no le gustaría que al momento de que un tercero realice una revisión de su proyecto, su diseño sea aprobado sin objetarle nada?

Muchas veces los proyectos son rechazados u objetados por no cumplir normas particulares establecidas por las compañías de energía eléctrica de cada región y que no son de fácil acceso.

Estas normas, a mi juicio, deberían estar disponibles sin ninguna dificultad, facilitando así la labor del ingeniero diseñador y de los inspectores y/o revisores de estas compañías de energía eléctrica. El beneficio sería para todos.

Estoy incorporando un link que contiene Detalles de Instalaciones Eléctricas de ENELVEN (bancadas, tanquillas, postes de alta tensión, iluminación vial, entre otros), y debo decir que sólo he visto este compendio de detalles en físico una sola vez en mi vida y se aprovechó en escanearlo para futuras referencias.

Espero que les sirva de ayuda.

http://www.box.net/shared/kfhaqciagz

Cable calibre # 3/0 AWG


Hace algunos años atrás, en el mundo del diseño de instalaciones eléctricas aquí en Venezuela, existía la costumbre de que, si en algún cálculo de un alimentador el calibre requerido era el # 3/0 AWG, se colocaba el inmediato superior (# 4/0 AWG) porque comercialmente no era posible encontrarlo. Ahora, ya no hay razón para no colocar el calibre # 3/0 AWG, por lo menos con aislamiento THHN/THWN.

miércoles, 5 de enero de 2011

Software para Cáculos de Iluminación DIALux

En mi opinión particular, el mejor software que he visto y manejado para Cálculos de Iluminación es el DIALux. Es muy sencillo de trabajar, da buenos reportes y lo mejor de todo es que es GRATIS.

Adjunto link para descargar el plugins de Philips, actualizado a diciembre 2015. Incluye luminarias LED. He visto también que han descontinuado luminarias que anteriormente usé.

http://www.lighting.philips.com/main/support/support/dialux-and-other-downloads.html

Saludos,

Bernardo González

lunes, 21 de septiembre de 2009

Cálculos de Alimentadores y Protección de sobrecorriente de Motores

La siguiente hoja es una buena ilustración que sirve de guía a la hora de calcular alimentadores para motores y sus respectivas protecciones de sobrecorriente, basados en el código eléctrico, en este caso en el NEC 2002. Lo único malo es que las tablas que menciona ya no corresponden con las del NEC 2008 porque la numeración de las mismas cambió, pero, el principio se mantiene. Por ejemplo la tabla 430.148 en el NEC 2002 ahora es la 430.248 en el NEC 2008 y así.
Descargar aquí: http://www.box.net/shared/p08tppffab

jueves, 17 de septiembre de 2009

Pendiente al calcular Bandejas Portacables basado en CEN 2004

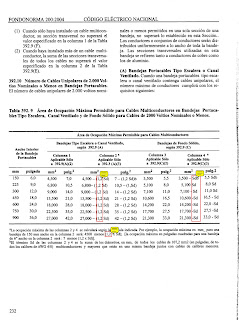

La sección 392 del Código Eléctrico Nacional Fondonorma 200:2004 trata sobre "Bandejas Portacables" en la misma sección está la tabla 329.9 Área de Ocupación Máxima permisible para cables multiconductores en bandejas portacables tipo escalera, canal ventilado y fondo sólido para cables de 2000 voltios nominales o menos. Los datos indicados en las columnas 2 y 4 de esta tabla, correspondientes a la ecuación para determinar las áreas de ocupación máxima en milímetros cuadrados están errados. Los datos correctos están indicados en la tabla 329.9 pero del National Electrical Code 2008 (NFPA 70) haciendo mención a la edición más reciente de esta norma. Cabe destacar que en el antiguo Código Eléctrico Nacional de 1999 si estaba bien, sólo que la tabla era la 318-9 y que la fórmula está representada para calcular en centímetros cuadrados.

La versión 2009 ya aparece corregida.






miércoles, 16 de septiembre de 2009

Introducción


Saludos a todos....La intención de este blog es la de intercambiar información acerca del software ETAP Power station ("Electrical Transient Analyzer Program"). Soy Ingeniero Electricista graduado en la Universidad del Zulia en 1995, y tengo ya varios años trabajando con este programa, por lo que, si en algo puedo ayudar a alguien con mi experiencia y mis humildes conocimientos del mismo, adquiridos con el trabajo y con el tiempo invertido investigando su funcionamiento, estoy a la orden; y también, si alguien pudiese ayudarme en el futuro cuando tenga alguna duda me gustaría utilizar esta vía.

Hasta el momento he realizado una buena cantidad de estudios de cortocircuito, flujos de carga y arranque de motores con este software y cada vez he querido ir explorando las bondades del mismo. Mi primer encuentro con el ETAP fue con la versión 4, luego la v5.0.1, v.5.0.3, v5.5.5, v5.5.6, v6.0, v7.0, v7.5, v11 y actualmente uso la v12.6.

En ciertos proyectos de mi trabajo me ha tocado realizar Coordinación de Protecciones, aunque estos estudios no se me han presentado muy a menudo, me ha ido muy bien con ese módulo.

En una oportunidad me tocó en un proyecto utilizar el módulo de "Optimal Capacitor Placement" para un sistema donde se necesitaba mejorar los niveles de voltaje y el factor de potencia. Nunca antes me había tocado la necesidad de usar este módulo, me fue bien, pero tuve que realizar muchas pruebas con este módulo para poderlo entender bien.

Otro módulo que no me ha tocado utilizar en un proyecto específico, pero que sin embargo lo he estado estudiando por mi propia cuenta es el módulo de "Transient Stability Analisys" el cuál se parece un poco al de arranque de motores.

El módulo de corriente directa o continua (DC) también lo he usado, aunque sólo para aprender más del ETAP porque muy pocas empresas adquieren este módulo porque es muy costoso. Lo he revisado y he hecho algunas descargas de baterias, cortocircuitos y flujos de cargas. No cualquiera que tiene la licencia del ETAP tiene disponible este módulo.

También me han tocado proyectos donde he realizado el diseño de la malla de puesta a tierra con el ETAP, empleando el método IEEE y el de Elementos Finitos.

Me tocó en una oportunidad utilizar el módulo "UnderGround Raceway Systems" el cuál me pareció muy interesante analizar el efecto del calentamiento de los cables en una bancada y escoger la mejor disposición de los tubos o ductos.

Me despido quedando a la orden para cualquiera que quizás necesite alguna ayuda con el ETAP (esperando tener el conocimiento suficiente del mismo para poder brindarle una ayuda) y esperando que si algún día yo necesito de la experiencia propia de algún colega, poder encontrar ayuda por este medio.

Para contactarme rápidamente: bgonzalezcastillo@gmail.com

Confieso que aunque creé el blog, con el día a día nunca lo reviso, pero, varias personas me han contactado por gmail y hasta el momento los he podido asistir.

Saludos cordiales,

Bernardo González
Ingeniero Electricista
